OPC UA UnifiedModelingSystem (UMS)
UMS
Transport
Service
Der UMS Transport Service basiert auf:
MQTT: The Standard for IoT Messaging
Die UMS Servicemanager verwenden diesen Service für die Kopplung der UMS Microservices an den UMS Servicebus und an Cloud Message Broker.
UMS
Modeling
Service

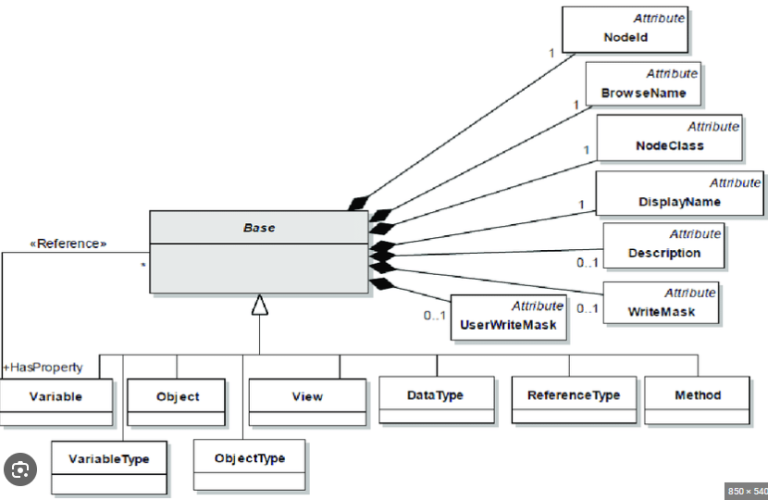

Dieser Service bietet Ihnen die Möglichkeit Ihre aktuellen Anlagen und die zu fertigen Produkte basierend auf der AOM Technik in einem OPC UA Adressraum abzubilden.
Das geschieht durch eine textuelle Beschreibung aller Komponenten einer Anlage, durch die Bildung eines oder mehrerer AOM Dokumente.
Ein AOM Dokument enthält die folgenden Informationen:
- Festlegung der Anlagenidentität im OPC UA Adressraum
- Beschreibung der anlagenspezifischen Daten- und Ereignistypen
- Beschreibung der Zusammensetzung Ihrer Anlage aus Teilkomponenten (Komposition)
- Beschreibung der verfügbaren Serviceschnittstellen an den jeweiligen Teilkomponenten
Die Beschreibung sollte sich in einem ersten Schritt dabei an die aktuelle Implementierung Ihrer Anlagensoftware anlehnen.
Wir sprechen von einer Produktmodellierungsphase die zeitnah umzusetzen ist, da die Datenendpunkte und Schnittstellen ja bereits existieren und in Ihrem Unternehmen allgemein bekannt sein sollten.
Normierungsaspekte sollten in dieser Phase nicht betrachtet werden. Sie wollen ja Ihre Systeme so wenig wie möglich modifizieren!
UMS
Open62541DA
Service
Ist ein generischer OPC UA Data Access Service der die abgebildeten OPC UA Objekt Schnittstellen vollständig aus den UMS Servicebus Signalen ableitet.
Eigenschaften:
- TLS Support
- with User Authentification
- User/Other Access Role Support
- OPC UA Complex Data Types Support
- OPC UA Reference Type Systems Support
- OPC UA Engineering Units Support
- OPC UA Event Notification Support
- Read/Write Variables Support
- Data Change Notification Support
- OPC UA Alarm&Conditions (ACE) Support
- asynchron Call Support
Es wird der quellenoffene OPC UA Stack vom Fraunhofer-Institut eingesetzt.
UMS
Open62541HA
Service

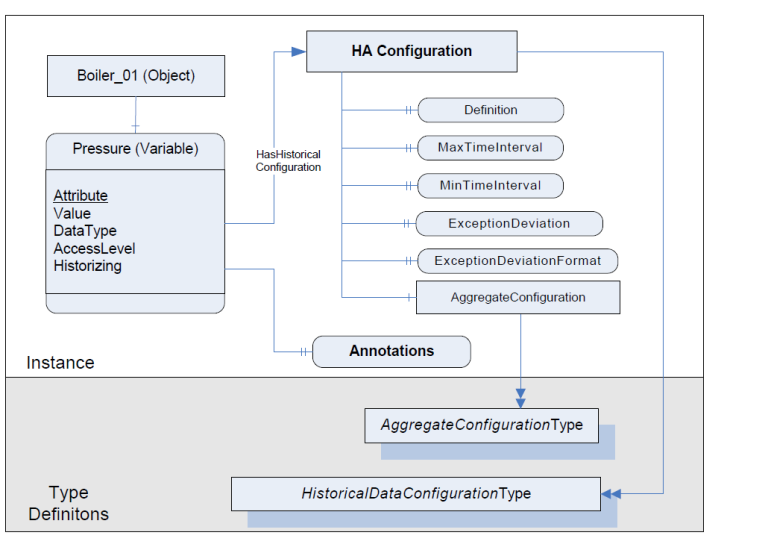

Ist ein generischer OPC UA Historical Data Access Service der historische Daten vollständig aus den UMS Servicebus Signalen ableitet.
Es wird der quellenoffene OPC UA Stack vom Fraunhofer-Institut eingesetzt.
UMS
Open62541DS
Service

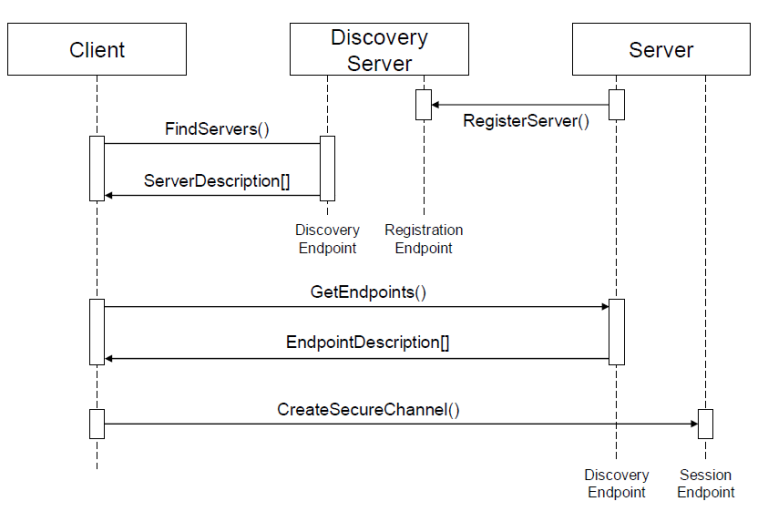

Die UMS Open62541 Services registrieren sich am UMS Open62541DSService damit ein OPCUA Client diese finden können.
Es wird der quellenoffene OPC UA Stack vom Fraunhofer-Institut eingesetzt.
UMS
Cloud
Service
Mit UMS können Sie Ihre Anlage leicht in die Cloud bringen.
Ein mögliches Einsatzszenario:
- In der Fabrik publizieren Sie ausgewählte Anlagenschnittstellen in konfigurierte UMS Cloud Accesspoints.
- Ein UMS Cloud Accesspoint besitzt die folgenden Konfigurationsdaten:
- MQTT Broker Zugangsdaten
- Scope (thematischer Bezug)
- End2End Verschlüsselung
- Die UMS Systeme in Ihrer Zentrale abonnieren Anlagenschnittstellen auf der Basis konfigurierter UMS Cloud Accesspoints zur Bildung von OPC UA Aggregation Servern.
- Im Ergebnis steht Ihnen ein cloudbasierter OPC UA Adressraum zur Verfügung der Ihnen einen Internet/Intranet basierten Zugriff per OPC UA bzw. MQTT auf Ihre Anlagen ermöglichen.
Den UMS Cloud Service kann man auch dazu verwenden in die fabriknahen UMS Systeme direkt cloudbasierte Schnittstellen zu importieren. Damit ist es dann auch möglich, dass Ihre Anlagensoftware um abstrakte Schnittstellen angereichert werden können. Die konkrete Implementierung dieser Schnittstellen liegt dabei in der Cloud.
Beispiel:
Abfrage der global verfügbaren Rezepturen innerhalb einer Anlagensoftware
UMS
Alarm&
Condition
Service

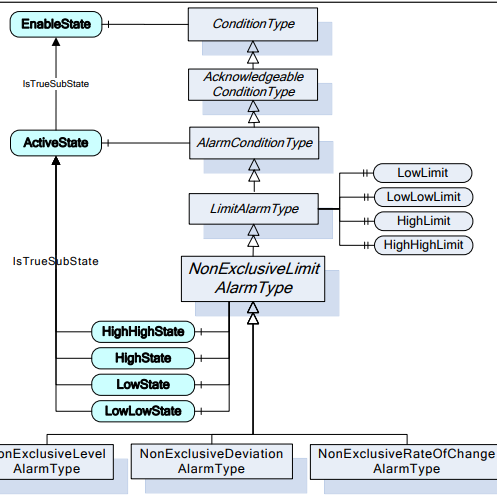

Der IIoTAlarmConditionService ist ein generischer Service Provider der unterschiedliche OPC UA Alarm & Condition Typen unterstützt.
OPC UA Alarm&Conditions definiert spezifische Informationsmodelle und Methoden, die es ermöglichen, Alarme und Bedingungen zu erfassen, zu überwachen, zu kommunizieren und zu verarbeiten. Es bietet eine einheitliche Struktur für die Darstellung von Alarm- und Zustandsinformationen sowie Mechanismen für die Benachrichtigung und Verarbeitung von Ereignissen.
UMS
finite-state machine
Service

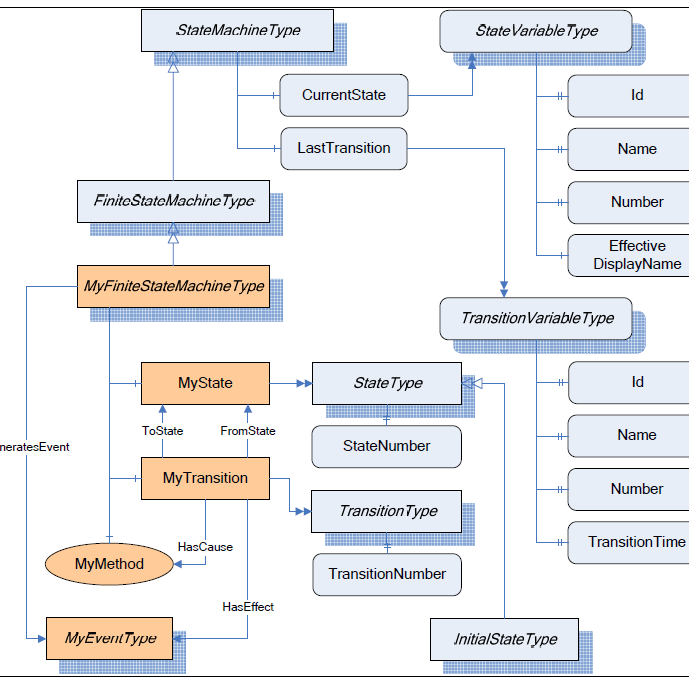

UMS stellt Ihnen einen IIoTFiniteStateMachineService zur Verfügung, der Ihnen die OPC UA konforme Modellierung, Instanziierung und den Betrieb von Finite-State-Machine (FSM) Objekten abnimmt.
Ein Finite-State-Machine (FSM) Objekt oder Zustandsautomat-Objekt ist eine spezielle Art von Objekt in OPC UA, das zur Modellierung und Steuerung von Zustandsmaschinen verwendet wird. Eine Zustandsmaschine ist ein abstraktes Modell, das ein System in verschiedene Zustände unterteilt, wobei Übergänge zwischen den Zuständen durch bestimmte Ereignisse ausgelöst werden.
UMS
Sensorics
Service
Dieser Service dient der toolgesteuerten Einbindung von Sensordaten in den OPC UA Adressraum.
Sie können damit Ihre Anlage ohne Programmierkenntnisse mit externen Sensoriken verknüpfen.
Die Entwicklung von Sensortechnologien hat dazu beigetragen, dass immer mehr Geräte und Systeme mit der Umgebung interagieren und Daten sammeln können. Sensoren spielen eine entscheidende Rolle bei der Erfassung und Überwachung von Informationen, die für eine effektive Steuerung, Analyse und Automatisierung von Prozessen unerlässlich sind.
UMS
MonitoredItem
Service

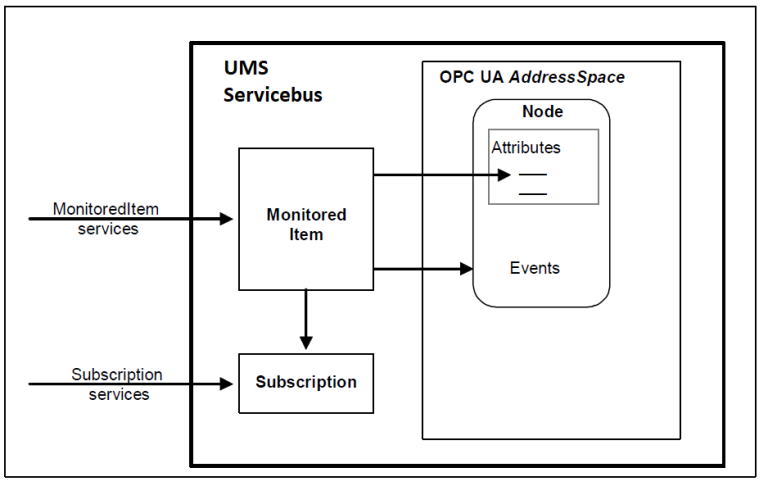

Der UMSMonitoredItemService ist ein UMS Basis Service für die Überwachung und Filterung der Livedaten am UMS Servicebus.
UMS
Historical Data Access
Service

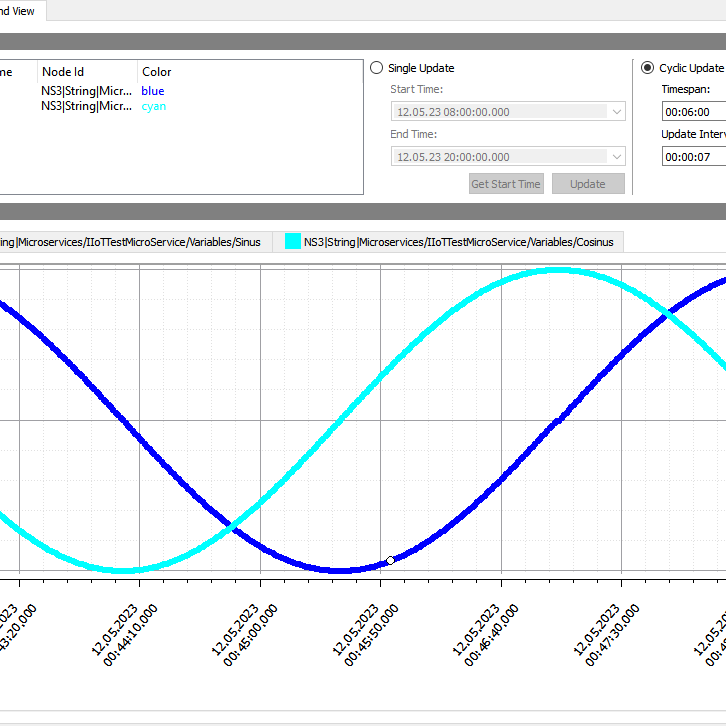

Der UMS HistoricalDataAccessService ist ein UMS Basis Service für die Abfrage historischer Daten am UMS Servicebus.
